TPR材質制品厚度與硬度的關系

TPR需要測試的物性參數很多，例如有：比重，硬度，拉伸強度，回彈性，永久壓縮變形，斷裂伸長率，熔指等等，其中硬度是TPR的一個關鍵物性參數。對于硬度測試通常采用邵氏A，邵氏C，邵氏D三種測試儀器。

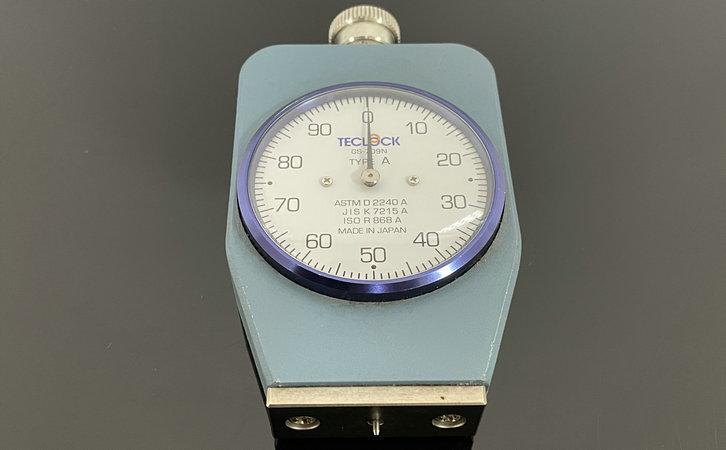

硬度計是測量橡膠、海綿膠、塑料等非金屬材料硬度的國際標準設備。TPR制品大部分都是采用邵氏A來測試，對于一些超軟系列的TPR材料選擇邵氏C來測試，如凝膠、微蜂窩泡沫和海綿。

邵氏硬度A，硬度范圍0~100A,但一般在30~90A這個范圍測量的數值比較準確。

邵氏硬度C，硬度范圍0~100C,但一般硬度在5~60C，用來表述硬度在30A以下低硬度的TPE。

邵氏硬度D,硬度范圍0~100D,對TPE而言，有意義的硬度范圍在40~70D.90A以上的TPE一般用邵氏硬度D來表述，這樣測量的數值比較準確。

硬度是指材料的抗擠壓性。TPR材料的硬度與產品的厚度有關。我們通常覺得同樣硬度的材料越厚，材料就越硬。測量材料的硬度與測量方法和TPR制品的厚度有關，這就是為什么？ASTM方法規定材料厚度為0.250英寸的原因，這就是硬度不受厚度影響的范圍。

測量硬度時，通常報告的硬度為瞬時硬度或10秒延遲硬度。不同的供應商可能有不同的方法來測量硬度，并且存在測量誤差。影響硬度的重要因素有幾個，包括TPR的模數和蠕變，或制品表面的紋理。

TPR材料的硬度還會受到環境溫度高低的影響，相同物性的TPR材料在夏天比冬天軟(一般5A左右)。這是因為溫度超過一定范圍會影響材料表面的柔軟度。

下面立恩TPR材料生產廠家的技術人員羅列了幾點測試硬度需要注意的細節。

1、測量試片和環境溫度。

測量前，試驗片應在18~28℃的溫度環境中儲存5小時，然后進行測量。（試驗片本身或環境的溫度會影響測量結果。冬季測量試件的硬度很硬，夏季或試件在冷卻前測量，試件的硬度會很軟）。

2、測量試片尺寸要求。

試片厚度為0.25英寸，即6.35mm，至少不小于6mm；長度不小于35mm；寬度不小于15mm。如果試片厚度不那么厚，可以平行重疊多個試片，但不超過4個。

3、TPR硬度偏差。

由于測量誤差或成分中各組分配重量的誤差，不同批次的TPR材料會產生一定的硬度波動。一般認為，硬度在±3A范圍內被認為是一個合理的公差范圍。

4、測量讀數時間。

測量分為即時讀數和5秒后讀數。即時讀數是指按壓試件后立即讀數。5秒讀數是指壓針完全作用于試件后，延長5秒再讀數。目前行業內大部分采用5秒延遲讀數，測量數據準確。

5、TPR材料硬度的錯覺。

同樣的硬度，不同的試件厚度，給人不同的硬度感。就像70度的TPE材料一樣，1毫米厚的薄片會更容易彎曲，感覺更軟；做一個1厘米厚的板，會很難彎曲，感覺很硬。

TPR材料配方體系中通常是通過橡膠油、PP、碳酸鈣等物質的含量來調節硬度的，其中橡膠油一般只可以降低硬度，而增加PP或者碳酸鈣等物質的量時，硬度會增加，反之亦然。

TPR材料的硬度范圍為0~100邵氏A，在此硬度范圍內，您可以選擇任何適合您產品要求的硬度。常用硬度為0A、5A、10a、15a、20a、25A、30a、35A、40a、45A、50a、55A、60A、65A、70A、75A、80A、85A、90a、95A、100A。

如果您有TPR制品需要做硬度測試，請把樣品給到立恩tpe廠家，我們有專ye的技術人員來做測量。我們公司配備了硬度計，比重儀，熔指測試儀，水分含量測試儀，環境模擬測試儀器，抗沖擊強度測試儀，拉力測試儀，耐磨測試儀器等等。
