TPE硬度差原因與改善方法

硬度是熱塑性彈性體TPE,TPR非常重要的一個物性參數，不同的測試方法和條件可能導致測試結果會有偏差，下面立恩tpe廠家筆者分析熱塑性彈性體硬度測試偏差有哪些原因！

1．試樣厚度的影響

邵爾A型硬度值是由壓針壓入試樣的深度來測定的，因此試樣厚度直接影響試驗結果。試樣受到壓力厚產生變形，受到壓力的部位變薄，硬度值增大。所以，試樣厚度小硬度值大，試樣厚度大硬度值小。

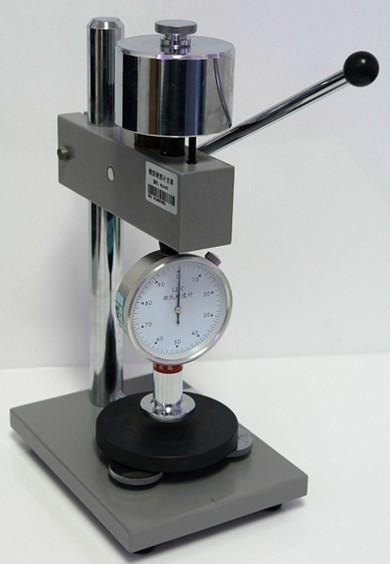

2．壓針長度對試驗結果的影響

標準中規定邵爾A硬度計的壓針露出加壓面的高度為2.5mm，在自由狀態時指針應指零點。當壓針在平滑的金屬板或玻璃上時，儀器指針應指100度，如果指示大于或小于100度時，說明壓針露出高度大于或小于2.5mm或小于2.5mm，這種情況下應停止使用，進行校正。當壓針露出高度大于2.5mm時測得的硬度值偏高。

3．壓針端部形狀對試驗結果的影響

邵爾A型硬度計的壓針端部在長期作用下，造成磨損，使其幾何尺寸改變，影響試驗結果，磨損后的端部直徑變大所測得結果也大，這是因為其單位面積的壓強不同所致。直徑大則壓強小所測得硬度值偏大，反之偏小。

4．溫度對試驗結果的影響

橡膠為高分子材料，其硬度值隨環境的變化而變化，溫度高則硬度值降低。膠料不同其影響程度不同，如結晶速度慢的天然橡膠，溫度對其影響小些，而氯丁橡膠、丁苯橡膠等則影響顯著。對熱塑性彈性體而言，溫度影響亦是較為顯著。通常在夏天，同一款型號的TPE,TPR材料，比在冬天要軟5度(A)左右！

5．讀數時間的影響

一般規定是在23°C，當冬天以0°C和夏天30°C為比較，一般夏天測試結果要比冬天低2~5A，即使在環境溫度23°C條件下存放1小時，冬夏天還仍舊有1~3A的偏差。

6.測試時硬度計與試樣表明接觸的速度

如果用力過快或過慢，都會導致硬度偏差，其間大約有1~2A的偏差。
